06033A330KAT2A 数据手册 - AVX（艾维克斯）

制造商:

AVX（艾维克斯）

分类:

陶瓷电容

封装:

0603

描述:

AVX 0603 MLCC 系列X7R 配方称作温度稳定陶瓷，属于 EIA II 类材料，COG (NPO) 是最常用的温度补偿EIA I 类陶瓷材料多层陶瓷电容器，-55°C 至 +125°C 时温度变化在 ±15% 内电容变化为非线性 X7R 的电容会受电气工作条件的影响变化，如电压和频率 AVX 高电压芯片具有高值、低泄漏和小尺寸的优势，因此应用包括：高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔这些高电压芯片设计在高频时具有低 ESR 提供低噪声 X5R 型号 ### 陶瓷表面安装 0603

Pictures:

3D模型

符号图

焊盘图

引脚图

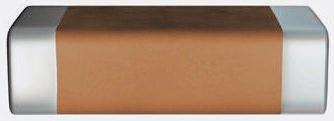

产品图

PDF文件:

06033A330KAT2A 数据手册 (4 页)

查看文档

或点击图片查看大图

06033A330KAT2A 技术参数、封装参数

类型

描述

安装方式

Surface Mount

引脚数

2 Pin

额定电压(DC)

25.0 V

电容

33 pF

容差

±10 %

封装(公制)

1608

封装

0603

电介质特性

C0G/NP0

工作温度(Max)

125 ℃

工作温度(Min)

-55 ℃

额定电压

25 V

查看数据手册 >

06033A330KAT2A 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Active

包装方式

Tape & Reel (TR)

材质

C0G/-55℃~+125℃

长度

1.6 mm

宽度

0.81 mm

高度

0.9 mm

工作温度

-55℃ ~ 125℃

温度系数

±30 ppm/℃

最小包装数量

4000

查看数据手册 >

06033A330KAT2A 符合标准

06033A330KAT2A 概述
