1-1102241-7 数据手册 - TE Connectivity（泰科）

制造商:

TE Connectivity（泰科）

分类:

连接器配件

描述:

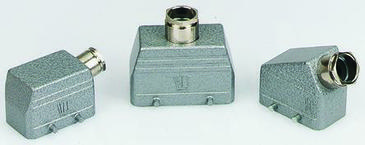

HE 电缆护罩护罩由铝合金铸件制成，提供顶部、斜角或侧面接入。安装时护罩提供 IP65 密封。提供 PG 变体，配有电缆密封盖。### 认可UL 认可；CSA 认证；SEV ### HE提供 6、10、16、24、40 和 64 路。额定为 380V 交流或 450V 直流，适用于 C 组应用。电压额定值 | 380V/450V 直流，符合 VDE0110 ---|--- | 600V 符合 UL 和 CSA 额定电流 | 16A 符合 CDE0110 | 20A 符合 UL 测试电压 Urms | 3kV 绝缘电阻 | ≤1010Ω 温度范围 | -40°C 至 +125°C 可接受电缆 | 0.5 - 2.5mm2 触点材料 | 热塑性玻璃纤维增强触点材料 | 铜合金触点电镀 | 镀硬银
