5499922-8

￥ 6.063

5499922-8 数据手册 - TE Connectivity（泰科）

制造商:

TE Connectivity（泰科）

分类:

线对板连接器

封装:

Through Hole

描述:

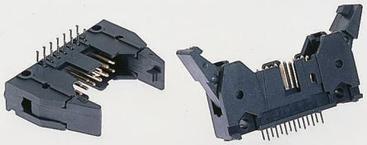

AMP-LATCH 34 位置通孔双排直插针针座

Pictures:

3D模型

符号图

焊盘图

引脚图

产品图

PDF文件:

5499922-8 数据手册 (104 页)

5499922-8 数据手册 (104 页)

或点击图片查看大图

5499922-8 技术参数、封装参数

类型

描述

触点数

34 Contact

极性

Male

安装方式

Through Hole

触点电镀

Tin, Gold

额定电流

1 A

绝缘电阻

5000 MΩ

封装

Through Hole

排数

2 Row

引脚间距

2.54 mm

方向

Vertical

易燃性等级

UL 94 V-0

针脚数

34 Position

安装角度

180 °

额定电流(Max)

1A/触头

工作温度(Max)

105 ℃

工作温度(Min)

-40 ℃

额定电压(Max)

300 VAC

额定电压

250 VAC

查看数据手册 >

5499922-8 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Active

外壳颜色

Black

包装方式

Tray

颜色

Black

触点材质

Brass

材质

Nylon

长度

62.5 mm

宽度

8.53 mm

高度

27.31 mm

工作温度

-65℃ ~ 105℃

外壳材质

Thermoplastic

查看数据手册 >

5499922-8 符合标准

5499922-8 海关信息

5499922-8 概述

5499922-8 数据手册

5499922-8 数据手册

TE Connectivity（泰科）

104 页 / 3.17 MByte

5499922-8 其他数据使用手册

TE Connectivity（泰科）

26 页 / 0.22 MByte

5499922-8 产品设计图

TE Connectivity（泰科）

2 页 / 0.2 MByte

5499922-8 产品描述及参数

TE Connectivity（泰科）

5 页 / 0.62 MByte

5499922-8 产品手册

TE Connectivity（泰科）

100 页 / 3.85 MByte
