￥ 1.958

744316047 数据手册 - Wurth Electronics（伍尔特）

制造商:

Wurth Electronics（伍尔特）

分类:

贴片电感

封装:

5040

描述:

WURTH ELEKTRONIK 744316047 表面贴装功率电感器, WE-HCI系列, 470 nH, ± 20%, 屏蔽, 2750 µohm, 15 A

Pictures:

3D模型

符号图

焊盘图

引脚图

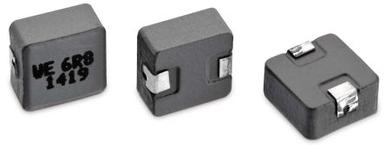

产品图

PDF文件:

744316047 数据手册 (5 页)

原理图在1 页

744316047 数据手册 (5 页)

查看文档

或点击图片查看大图

744316047 技术参数、封装参数

类型

描述

安装方式

Surface Mount

额定电流

15 A

容差

±20 %

封装

5040

电感

470 nH

自谐频率

280 MHz

零部件系列

WE-HCI

电感公差

±20 %

测试频率

100 kHz

直流电阻

2.75 mΩ

工作温度(Max)

150 ℃

工作温度(Min)

-40 ℃

电阻(DC Max)

0.00275 Ω

查看数据手册 >

744316047 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Active

包装方式

Cut Tape (CT)

长度

5.3 mm

宽度

5.3 mm

高度

4 mm

工作温度

-40℃ ~ 150℃

查看数据手册 >

744316047 符合标准

744316047 概述

744316047 数据手册

Wurth Electronics（伍尔特）

5 页 / 0.55 MByte

744316047 其他数据使用手册

Wurth Electronics（伍尔特）

2 页 / 1.47 MByte

744316047 开发手册

Wurth Electronics（伍尔特）

6 页 / 0.47 MByte
