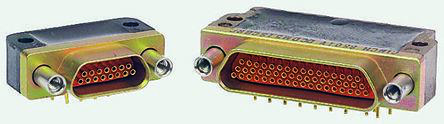

RS 1.27mm D 微型直角印刷电路板安装端子块连接器RS D 微型直角印刷电路板端子块插头和插座连接器，具有 1.27mm 节距且为窄型，符合 MIL-C-83513 的要求。 这些 1.27mm 微型 D 连接器具有镀金铜合金引脚触点，由精密微型弹簧电缆制成，带焊接端，扩展电缆在引脚周围提供 7 个弹簧部件，从而确保与壁式插座的安全配用。 这些引脚触点处于凹入式空腔中、防潮、相互隔离，且金属外壳具有硅树脂人造橡胶接口封条。 这些 D 微型直角印刷电路板安装块和插座端接块连接器的外壳由铝合金制成，带镀铬底黄铬酸钢，UL94V-0 玻璃填充聚酯绝缘体。 通过两个插孔柱配接。 这些 1.27 mm D 微型端子块连接器的典型应用包括微型气载电子产品和需要较短信号路径的数据处理设备。Dimensions --- **type** | **A.** | **D.** | **E.** | **G.** | **H.** | **L.** 9-way | 19.94 | 14.35 | 7.82 | 6.35 | 10·67 | 5·84 15-way | 23.75 | 18.16 | 7.82 | 6.35 | 10·67 | 3·30 25-way | 30.10 | 24.51 | 7.82 | 6.35 | 10·67 | 3·30 37-way | 37.72 | 32.13 | 7.82 | 6.35 | 13·21 | 3·30 51-way | 36.45 | 30.86 | 8.92 | 7.62 | 16·51 | 3·81 ### 标准符合 MIL-C-83513 的要求 电流 | 最大 3A （85°C 时，每个单独触点） ---|---   | 1·8A （85°C 时，同时通过所有触点） 电压 (wkg.) | 250V 直流   | 200V 交流有效值 电压保护 | 1000V 直流或交流峰值 触点电阻 | 最大 8mΩ 绝缘电阻 | 5000MΩ 工作温度范围 | -45°C 至 +125°C
