EVAL-ADXL343Z-DB 数据手册 - ADI（亚德诺）

ANALOG DEVICES  EVAL-ADXL343Z-M  评估板, ADXL343, 惯性传感器

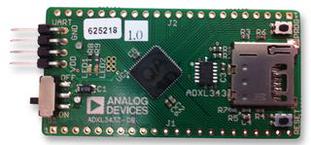

ADXL343 数据记录仪/开发板ADXL343 开发板是易于使用的工具，预配置作为数据记录仪，可用于收集数据以便改进算法、调整阈值和一般自行熟悉加速表数据。 该板由两节 AAA 电池供电，该板可以完全无约束无缝集成到便携式应用中。 记录的数据存储在 MicroSD 存储卡上，提供基本上无限制的存储器容量和操作系统多用途性。 数据存储在文本 (.txt) 文件中，因此无需软件安装即可使用该板或读取数据。 随板一起提供 2GB 的 MicroSD 卡和 USB MicroSD 卡的读卡器。 此外，该板完全可编程，提供硬件平台，可在其上与应用硬件的开发并行测试固件。 通信和处理由基于 ARM7 的 ADuC7024 微控制器执行，固件是用 C 编写的。 随板一起提供编程电缆，本页上提供了开发环境和头文件。 示意图和布局位于“支持文档”选项卡上面，可自由用于您的应用。 请注意，该板未配置为显示实时数据。### 加速表，Analog Devices

ADXL343 分路板EVAL-ADXL343Z 为简单的小型分路板，可将 ADXL343 三轴 ±2g/±4g/±8g/±16g 数字加速表轻松连接到现有系统中。 ADXL343 具有低功耗和内置功能，使其特别适用于广泛的应用。 请注意，ADXL343 设计用于通过 SPI 或 I²C 进行数字通信。 EVAL-ADXL343Z 不包括处理器；必须由用户从外部提供固件。### 加速表，Analog Devices
