FSB50450S

￥ 7.4

FSB50450S 数据手册 - Fairchild（飞兆/仙童）

制造商:

Fairchild（飞兆/仙童）

分类:

MOS管

封装:

SPM23-BA

描述:

FAIRCHILD SEMICONDUCTOR FSB50450S. 智能电源模块, 3相, 500V, 3A, 电路板安装

Pictures:

3D模型

符号图

焊盘图

引脚图

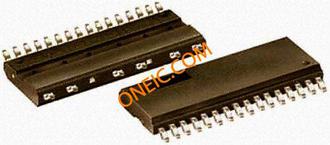

产品图

PDF文件:

FSB50450S 数据手册 (9 页)

引脚图在3 页Hot

封装尺寸在8 页

原理图在3 页

FSB50450S 数据手册 (9 页)

或点击图片查看大图

FSB50450S 技术参数、封装参数

类型

描述

安装方式

Surface Mount

频率

15.0 kHz

引脚数

23 Pin

电源电压

13.5V (min)

封装

SPM23-BA

输出接口数

3 Output

输入电压(DC)

500 V

输出电压

300 V

输出电流

1.5 A

漏源极电阻

2.4 Ω

极性

N-Channel

功耗

10 W

漏源极电压(Vds)

500 V

连续漏极电流(Ids)

1.50 A

隔离电压

1500 Vrms

输出电流(Max)

3 A

工作温度(Max)

125 ℃

工作温度(Min)

-20 ℃

工作结温(Max)

150 ℃

耗散功率(Max)

10000 mW

电源电压

13.5V ~ 16.5V

电源电压(Max)

16.5 V

电源电压(Min)

13.5 V

输入电压

500 V

查看数据手册 >

FSB50450S 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Not Recommended for New Designs

包装方式

Tape & Reel (TR)

长度

29 mm

宽度

12 mm

高度

3.05 mm

工作温度

-20℃ ~ 150℃

查看数据手册 >

FSB50450S 符合标准

FSB50450S 海关信息

FSB50450S 数据手册

FSB50450S 数据手册

Fairchild（飞兆/仙童）

9 页 / 0.55 MByte

FSB50450S 产品设计参考手册

Fairchild（飞兆/仙童）

47 页 / 1.4 MByte

FSB50450S 其他数据使用手册

Fairchild（飞兆/仙童）

10 页 / 0.55 MByte

FSB50450S 产品修订记录

Fairchild（飞兆/仙童）

4 页 / 0.54 MByte

FSB50450 数据手册

FSB50450 数据手册

Fairchild（飞兆/仙童）

SPM®（智能电源模块），SPM5 系列，Fairchild Semiconductor### 电动机控制器和驱动器，Fairchild Semiconductor

FSB50450 数据手册

ON Semiconductor（安森美）

FSB50450S 数据手册

Fairchild（飞兆/仙童）

FAIRCHILD SEMICONDUCTOR FSB50450S. 智能电源模块, 3相, 500V, 3A, 电路板安装

FSB50450S 数据手册

ON Semiconductor（安森美）

智能电源模块, 3相, 500V, 3A, 电路板安装

FSB50450A 数据手册

ON Semiconductor（安森美）

ON Semiconductor Motion SPM 5 系列电机驱动器 IC FSB50450A, 用于交流感应, 1.5A, 15kHz, 最大 400 V

FSB50450AS 数据手册

ON Semiconductor（安森美）

FSB50450US 数据手册

Fairchild（飞兆/仙童）

SPM®（智能电源模块），SPM5 系列，Fairchild Semiconductor### 电动机控制器和驱动器，Fairchild Semiconductor

FSB50450TB 数据手册

Fairchild（飞兆/仙童）

马达/运动/点火控制器和驱动器 500V,3.0A, 3 PHASE FRFET SMART

FSB50450AT 数据手册

ON Semiconductor（安森美）

ON Semiconductor Motion SPM 5 系列电机驱动器 IC FSB50450AT, 用于交流感应, 1.5A, 15kHz, 最大 400 V

FSB50450T 数据手册

Fairchild（飞兆/仙童）

FAIRCHILD SEMICONDUCTOR FSB50450T 智能电源模块
