R404240000 数据手册 - Radiall

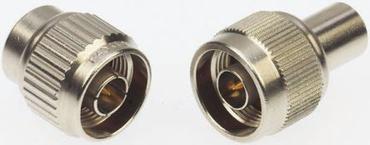

●Radiall 50Ω N 系列射频同轴端接连接器

●50Ω N 系列射频同轴公端接连接器，具有镀镍黄铜主体、镀金中心触点和 PTFE 电介质。 这些 N 系列公射频同轴端接器具有以下额定值：

●库存号 263-2750：直流 4 GHz，1W

●库存号 263-2766：直流 12 GHz，1W

●技术参数

●---

●尾部端接

●|   |

●频率范围 | 0 至 12.4 | 直流至 12.4GHz

●阻抗 Ω | 50 | 50

●直流电阻 | 75Ω±2% | 50Ω±5%

●25°C 时的平均功率 (W) | 1W | 1W

●VSWR（最大） | 1.15 直流至 1 GHz | 1.05 直流至 4GHz

●  | 1.20 直流至 2.5 GHz | 1.10，4 至 8GHz

●  |   | 1.15，8 至 12.4GHz

●温度范围 | -55 至 +125°C |
