￥ 2.937

SI8261ACD-C-IM 数据手册 - Silicon Labs（芯科）

制造商:

Silicon Labs（芯科）

分类:

接口隔离器

封装:

LGA-8

描述:

SILICON LABS SI8261ACD-C-IM 数字隔离器, 1通道, 40 ns, 5 V, 30 V, LGA, 8 引脚

Pictures:

3D模型

符号图

焊盘图

引脚图

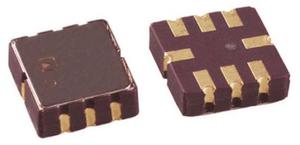

产品图

PDF文件:

SI8261ACD-C-IM 数据手册 (40 页)

引脚图在1 页 22 页 23 页Hot

封装尺寸在28 页 30 页 32 页

典型应用电路图在39 页

原理图在2 页

SI8261ACD-C-IM 数据手册 (40 页)

查看文档

或点击图片查看大图

SI8261ACD-C-IM 技术参数、封装参数

类型

描述

安装方式

Surface Mount

引脚数

8 Pin

电源电压

5.00V (min)

封装

LGA-8

上升/下降时间

5.5ns, 8.5ns

输出接口数

2 Output

通道数

1 Channel

针脚数

8 Position

正向电压

2.8V (Max)

功耗

300 mW

隔离电压

5000 Vrms

正向电流

30 mA

下降时间(Max)

20 ns

上升时间(Max)

15 ns

工作温度(Max)

125 ℃

工作温度(Min)

-40 ℃

耗散功率(Max)

300 mW

电源电压(Max)

30 V

电源电压(Min)

5 V

查看数据手册 >

SI8261ACD-C-IM 外形尺寸、物理参数、其它

类型

描述

产品生命周期

Obsolete

包装方式

Cut Tape (CT)

长度

10 mm

宽度

12.5 mm

高度

0.84 mm

工作温度

-40℃ ~ 125℃

查看数据手册 >

SI8261ACD-C-IM 符合标准

SI8261ACD-C-IM 概述

SI8261ACD-C-IM 数据手册

Silicon Labs（芯科）

40 页 / 1.62 MByte

SI8261ACD-C-IM 其他数据使用手册

Silicon Labs（芯科）

41 页 / 0.73 MByte

SI8261ACD-C-IM 产品修订记录

Silicon Labs（芯科）

5 页 / 0.12 MByte
