W21-1R0JI 数据手册 - TT Electronics/Welwyn

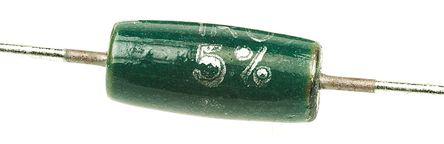

W21 系列 2.5W，轴向W21 系列为防渗透无铅搪瓷线绕电阻器 过载特性，特别适用于保护电路 高度稳定和可靠 高功耗，确保尺寸 过载特性，特别适用于保护电路 高度稳定和可靠 高功耗，确保尺寸 ### 注显示此符号的产品可散装订货。 订货时，在库存号加 A 作为字尾。### 搪瓷轴向和径向 - 2.5 至 50W小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
