FMP005P103 数据手册 - Molex（莫仕）

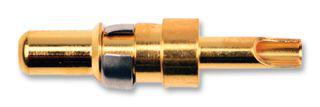

FCT - A MOLEX COMPANY  FMP005P103  D-SUB连接器, D Sub Mixed Layout Connectors, 公, 铜合金, 镀金触芯, 16 AWG, 20 AWG

FCT - A MOLEX COMPANY  FMP005S103  D-SUB连接器, D Sub Mixed Layout Connectors, 母, 铜合金, 镀金触芯, 16 AWG, 20 AWG

电源/同轴触点一系列触点设计，适用于混合配置连接器外壳，包括电源、同轴和高电压型。 用于同轴插头和插座的印刷电路板孔：4 孔 1.3mm 直径，位于 5.08mm 中心；中心孔 1.3 mm 直径。 印刷电路板安装插件不适合与直角印刷电路板连接器使用。 20A 和 40A 印刷电路板触点的印刷电路板孔分别为 2.85mm 和 3.75mm。用库存号为 485-221 的工具拆除咬合触点 "M" 型 DIN41612 连接器也可以与混合配置 D 型外壳一起使用 50Ω 同轴触点（直式）可接受 RG178B/U 和 RG174A/U 电缆。 在中心触点使用编织和焊接的压接工具（库存号 470-099）。 用库存号为 485-221 的工具拆除触点 ### 注相对于中心导体的对接详情### 混合接点 D混合触点连接器适合于组合信号和电源连接。 带有焊槽或 90° 印刷电路板端接的插头和插座选件。 外壳定义：17W2 外壳总计可以有 17 个混合触点。 外壳随附 15 个信号触点，且有 2 个电源或同轴触点空腔。 适合于军事应用、工业应用或者商业应用和计算机接口连接等等
